EineKolbenklemmenist ein auf dem Kolbenrumpf angebrachter zylindrischer Stift, dessen mittlerer Teil durch das kleine Endloch des Verbindungsstabes geht, der zum Anschließen von Kolben und Verbindungsstabe verwendet wird,und überträgt die vom Kolben getragene Gaskraft an den VerbindungsstabUm das Gewicht zu reduzieren, werden die Kolbenpfeile in der Regel aus hochwertigem Legierungsstahl gefertigt und in hohle Formen geformt.

Im Allgemeinen gibt es Schritte oder Rillen in der im Inland verwendeten Kolben-Stiftöffnung, und es gibt auch einen festen Kolben-Stift.Die Form des inneren Lochs des Kolbenpins umfasst hauptsächlich zylindrische Form, zwei abgeschnittene Kegelformen und eine Kombination aus zwei abgeschnittenen Kegelformen und einer zylindrischen Form.

Der Kolbenpfeiler wird verwendet, um den Kolben und die Verbindungsstange zu verbinden und die Kraft des Kolbens an die Verbindungsstange oder umgekehrt zu übertragen.Der Kolbenpfeiler trägt unter hohen Temperaturen erhebliche periodische Aufprallbelastungen, und aufgrund des geringen Schwungwinkels des Kolbenpins im Pinnloch ist es schwierig, einen Schmierölfilm zu bilden, was zu schlechten Schmierbedingungen führt.Der Kolbenpfeiler muss ausreichend steif sein.Die Masse sollte so gering wie möglich sein. Die Nadel und das Nadelloch sollten eine angemessene Passfreiheit und eine gute Oberflächenqualität aufweisen.Die Steifigkeit des Kolbenpins ist besonders wichtig., und wenn der Kolbenpfeiler gebogen oder verformt ist, kann dies zu Schäden am Kolbenpfeilsitz führen.

Das Material der Kolbenpfeiler besteht in der Regel aus kohlenstoffarmem Stahl oder kohlenstoffarmem Legierungsstahl, z. B. 20, 20Mn, 15Cr, 20Cr oder 20MnV. Die Außenfläche ist verkarburiert und gehärtet,mit einer Breite von nicht mehr als 15 mm,Dies verbessert nicht nur die Oberflächenhärte und Verschleißbeständigkeit, sondern sorgt auch für hohe Festigkeit und Stoßfestigkeit.

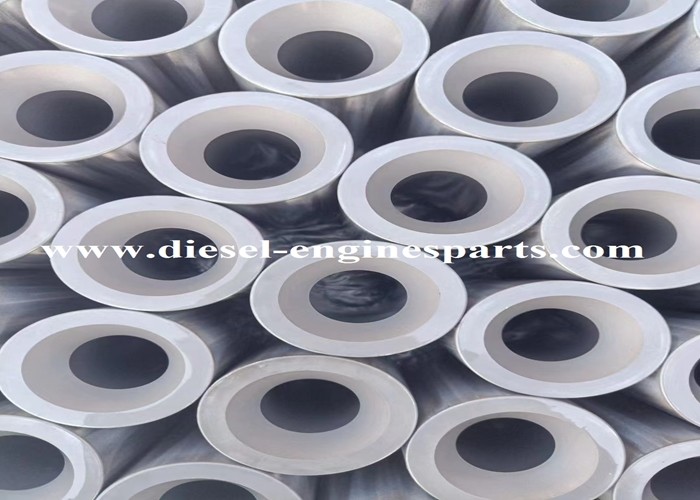

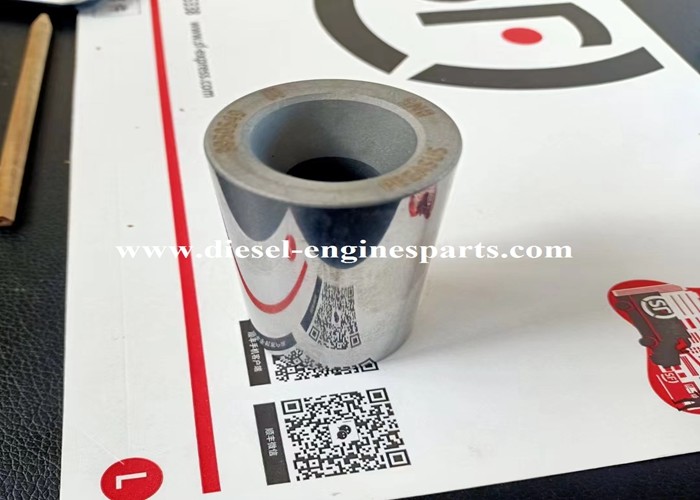

Die Strukturform des Kolbenpins ist sehr einfach, im Grunde ein dickwandiger Hohlzylinder.und eine Kombinationsform. Das zylindrische Loch ist leicht zu verarbeiten, aber die Masse des Kolbenpins ist relativ groß; die Masse des Kolbenpins mit zwei abgeschnittenen konischen Löchern ist relativ klein,und weil das Biegemoment auf dem Kolbenpin in der Mitte am größten ist, ist es nahe einer gleich starken Balken, aber die Bearbeitung des konischen Lochs ist schwierig.

Es gibt zwei Möglichkeiten, den Kolbenpfeiler mit dem Sitzloch des Kolbenpfeilers und dem kleinen Endschraubloch des Verbindungsstabs zu verbinden und zu montieren: "voll schwimmende" Installation und "halb schwimmende" Installation.

Faltbarkeit voll schwebend: Wenn der Motor in Betrieb ist, haben der Kolben, die Verbindungsstiel und der Kolben-Sitz eine relative Bewegung.so dass der Kolbenpfeiler frei in der Verbindungsstange und dem Kolbenpfeilsitz schwingen kannUm zu verhindern, dass die axiale Bewegung des voll schwebenden Kolbenpins die Zylinderwand zerkratzt,An beiden Enden des Kolbenpins sind Halterringe für die axiale Positionierung installiert.Aufgrund der Tatsache, daß der Kolben aus Aluminium und der Kolbenpfeiler aus Stahl besteht, hat Aluminium eine größere thermische Ausdehnung als Stahl.Zur Gewährleistung einer Übergangsmöglichkeit zwischen dem Kolbenpfeiler und dem Sitzloch des Kolbenpfeilers während des HochtemperaturbetriebsWährend der Montage wird der Aluminiumkolben bis zu einem bestimmten Grad erhitzt, bevor der Kolbenklemm eingebaut wird, was eine weit verbreitete Montagemethode ist.

Klappbare halbschwebende Anlage: Die Merkmale der "halbschwebenden" Anlage sind, dass die Mitte des Kolbens mit einem Befestigungsbolzen an das kleine Ende des Verbindungsstabes angeschlossen ist.und der Kolben-Stift kann nur frei in den Sitzplätzen an beiden Enden schwenkenDer Kolbenpin bewegt sich nicht axial und benötigt keine Schließplatte.

Auslöschen von Kolbenpins im Faltbearbeitungsbereich: Das Auslöschen ist eines der grundlegenden Mittel zur Stärkung von Stahl.Die Verhärtung des Stahls in Martensit und anschließende Härtung zur Verbesserung der Zähigkeit ist eine traditionelle Methode zur Erlangung hoher mechanischer Eigenschaften des Stahls..

Die Arbeitsfähigkeit eines Kolbenpins hängt in der Regel von seiner Festigkeit und Steifheit ab.Sie ist langlebiger und von höherer Qualität.Außerdem kann durch das Löschen das Auftreten eines Müdigkeitsschwundes des Kolbenpins aufgrund zu hoher Härte vermieden werden.Der Kolbenpfeiler sollte auch einer Härtebehandlung unterzogen werden, um die Härte zu reduzieren und die Zähigkeit zu erhöhen., so daß bei Schlagbelastung ein gewisser Spielraum besteht. Unter Berücksichtigung der Schwierigkeiten bei der Ablösung und Temperung des KolbenpinsDer Kolbenpfeiler wird in der Regel nur einer Löschbehandlung unterzogen..
